SR20-杭州域控科技有限公司

型号：SR20

订货号：288-1SR20-0AA1

200 SMART系列PLC是域控自动化自主开发的一款高性能、高集成、高性价比的小型PLC产品。 200SMART PLC机型丰富，CPU可提供20点、30点、40点、60点等多种点数可选;拥有高速处理能力，高速输入单相支持6路200KHZ，AB相支持4路100KHz:高速脉冲输出支持3路200KHz(品体管)支持以太网通讯，标配10M/100M自适应以太网口，支持TCP、UDP、Modbus TCP通讯、上位机通讯。

在线咨询返回列表

产品参数

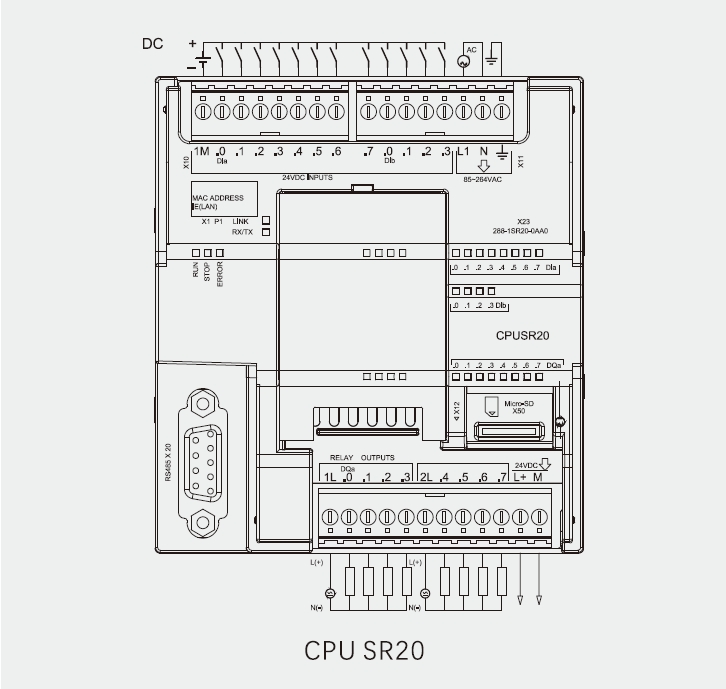

接线图

资料下载

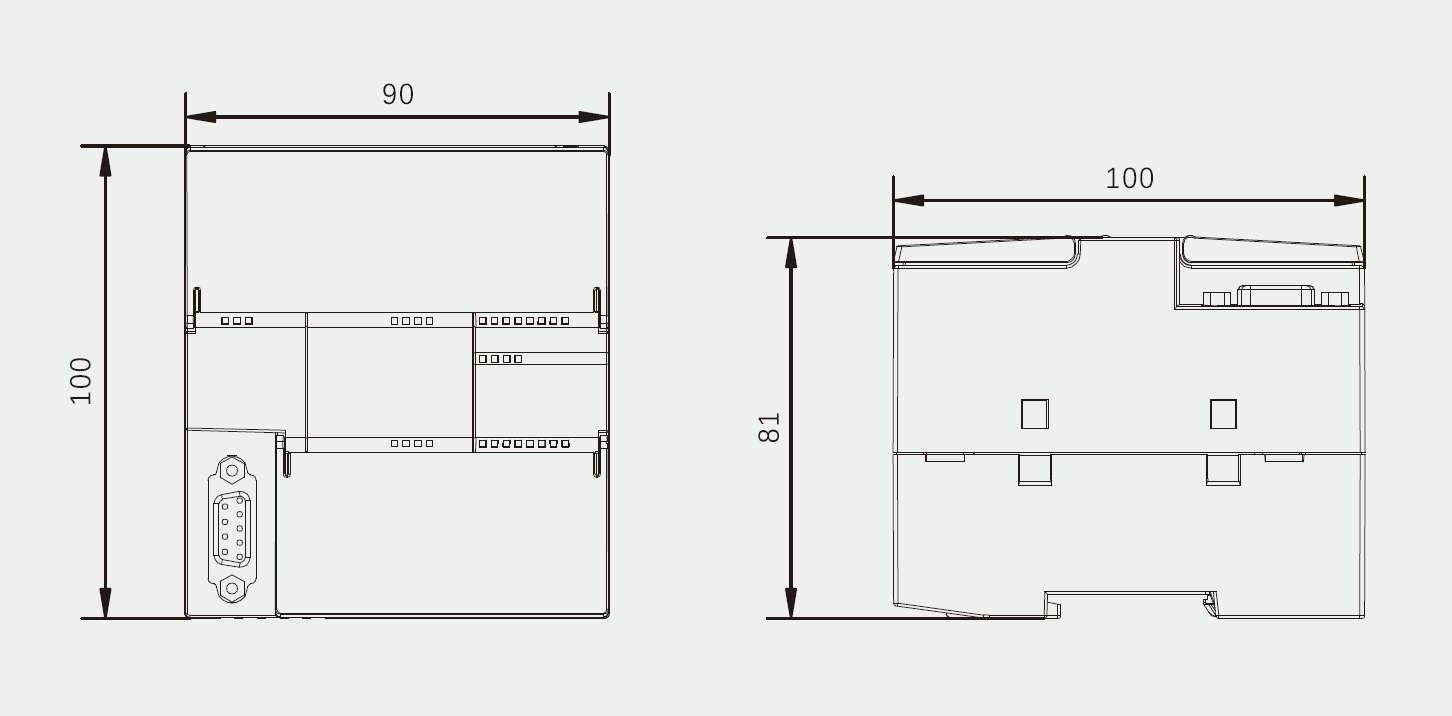

尺寸图

型号	CPU SR20
定货号	288-1SR20-0AA1
尺寸 W x H x D（mm）	90 x 100 x 81
电流供应（24 V DC）	最大 300 mA
数字输入电流消耗（24 V DC）	所用的每点输入 4 mA
组网能力	可扩展8个Profinet IO从站,1024个点，支持第三方从站
用户储存器	32KB 程序存储器/12KB 数据存储器/12 KB 保持性存储器
板载数字 I/O	12 点输入/8 点数出
模块扩展	最多 16个扩展模块
信号板扩展	最多 1 个信号板
高速计数器	共 6 个
	单相：6个 200 KHz
	AB相位：4个 100 KHz
通信
端口数	以太网:1个PG通信,OUC+PUT/GET+HMI共享16个
	串行端口：1（RS485）
	扩展端口：可选RS232/485 BD板（可切换）
MODBUS TCP 协议主站功能	组网能力16个
S7协议主站功能	PUT/GET 组网能力16个
编程设备	串行端口：1 个连接，以太网口: 1 个连接
电源输入
电压范围	85 ~ 264 V AC
电源输出
电压范围	20.4 ~ 28.8 V DC
额定输出电流（最大）	300 mA
数字输入
输入点数	12
类型	漏型/源型
额定电压	普通DI点：4 mA 时 24 V DC，额定值
额定电压	高速DI点：6.5 mA 时 24 V DC，额定值
允许的连续电压	最大 30 V DC
HSC 输入频率（最大）	单相：6个 200 KHz
HSC 输入频率（最大）	AB相：4个 100 KHz
数字输出
输出点数	8
类型	继电器，干触点
电压范围	5 ~ 30 V DC 或 5 ~ 250 V AC
每点的额定电流（最大）	2.0 A
