| 型号 | CPU SR30 |
| 订货号 | 288-1SR30-0AA1 |

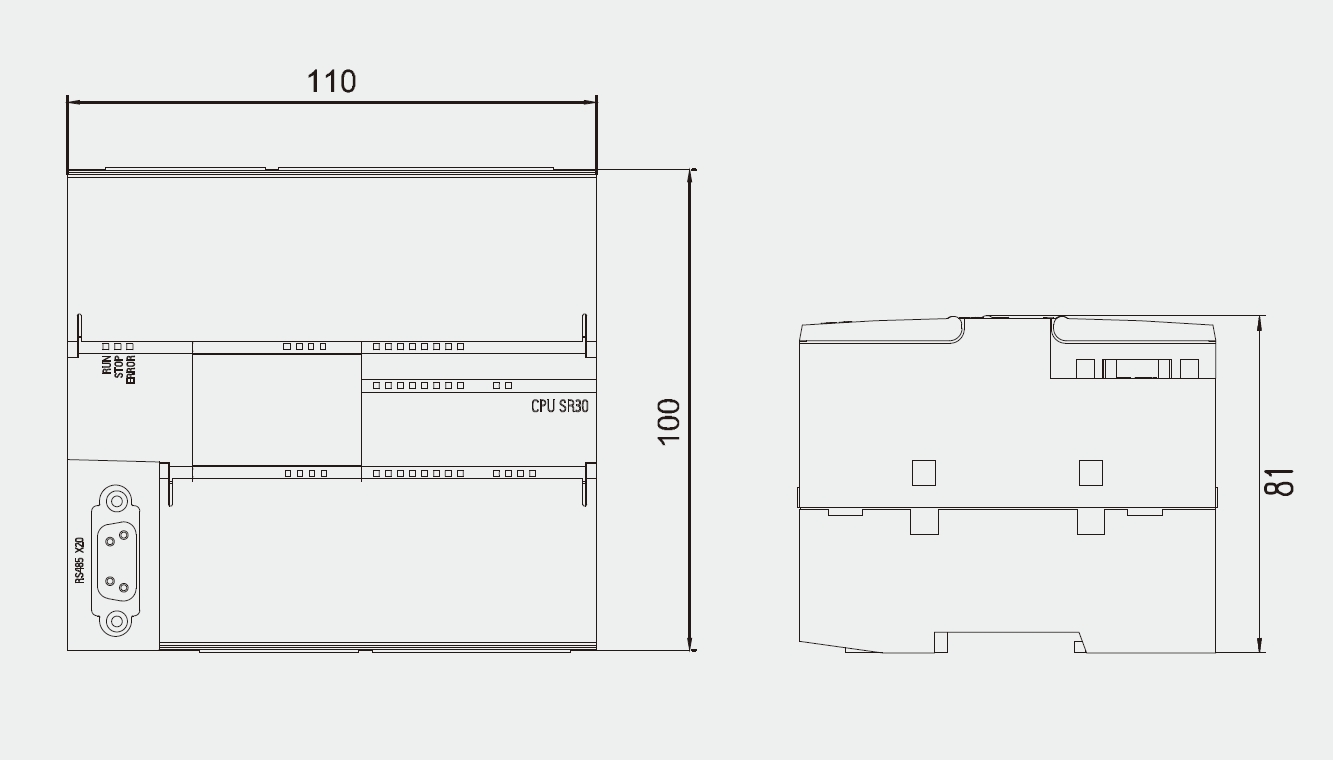

| 尺寸 W x H x D（mm） | 110×100×81 |
| 电流供应（24 V DC） | 最大 300 mA |
| 数字输入电流消耗 | 所用的每点输入 4 mA |
| （24 V DC） |
| 组网能力 | 可扩展8个Profinet IO从站、1024个点，支持第三方从站 |
| 用户储存器 | 32 KB 程序存储器/16 KB 数据/12 KB 保持性存储器 |
| 板载数字 I/O | 18 点输入/12 点输出 |
| 模块扩展 | 最多 16个扩展模块 |
| 信号板扩展 | 最多 1 个信号板 |
| 高速计数器 | 共 6 个 |
| 单相：6路 200 KHz |
| AB相位：4路100 KHz |
| 通信 |
|
| 端口数 | 以太网:1个PG通信,OUC+PUT/GET+HMI共享16个 |
| 串行端口：1（RS485） |
| 扩展端口：可选485 BD板 |
| 编程设备 | 串行端口：1 个连接，以太网口: 1 个连接 |
| MODBUS TCP 协议主站功能 | 组网能力16个 |
| S7协议主站功能 | PUT/GET 组网能力16个 |
| CPU（PUT/GET） | 以太网：客户端、服务器连接总数16 |
| 电源输入 |
|
| 电压范围 | 85 ~ 264 V AC |
| 电源输出 |
|
| 电压范围 | 20.4 ~ 28.8 V DC |
| 额定输出电流（最大） | 300 mA |
| 数字输入 |
|
| 输入点数 | 18 |
| 类型 | 漏型/源型 |
| 额定电压 | 普通DI点：4 mA 时 24 V DC，额定值高速DI点：6.5 mA 时 24 V DC，额定值 |
| 允许的连续电压 | 最大 30 V DC |
| 逻辑1信号（最小） | I0.0-I0.3、I0.6-I1.1：3.7mA时15VDC |
| 其他：2.5mA时15VDC |
| 逻辑0信号（最大） | 1mA时5V DC |
| 滤波时间 | 每个通道可单独选择（点I0.0到I1.5）： |
| 0.2，0.4，0.8，1.6，3.2，6.4和12.8μs |
| 0.2，0.4，0.8，1.6，3.2，6.4和12.8ms |
| 每个通道可单独选择（I1.6及更大的点):0，6.4，12.8ms |
| 数字输出 |
|
| 输出点数 | 12 |
| 类型 | 继电器，干触点 |
| 电压范围 | 5 ~ 30 V DC |
| 或 5 ~ 250 V AC |
| 每点的额定电流（最大 | 2.0 A |
| 模拟量输入输出 | - |
