ST40-杭州域控科技有限公司

型号：ST40

订货号： 288-1ST40-0AA1

200 SMART系列PLC是域控自动化自主开发的一款高性能、高集成、高性价比的小型PLC产品。 200SMART PLC机型丰富，CPU可提供20点、30点、40点、60点等多种点数可选;拥有高速处理能力，高速输入单相支持6路200KHZ，AB相支持4路100KHz:高速脉冲输出支持3路200KHz(品体管)支持以太网通讯，标配10M/100M自适应以太网口，支持TCP、UDP、Modbus TCP通讯、上位机通讯。

在线咨询返回列表

产品参数

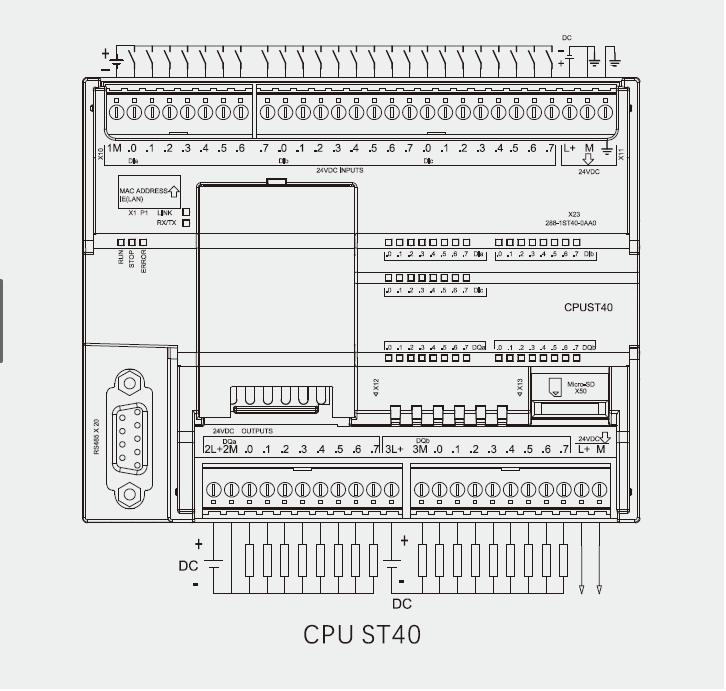

接线图

资料下载

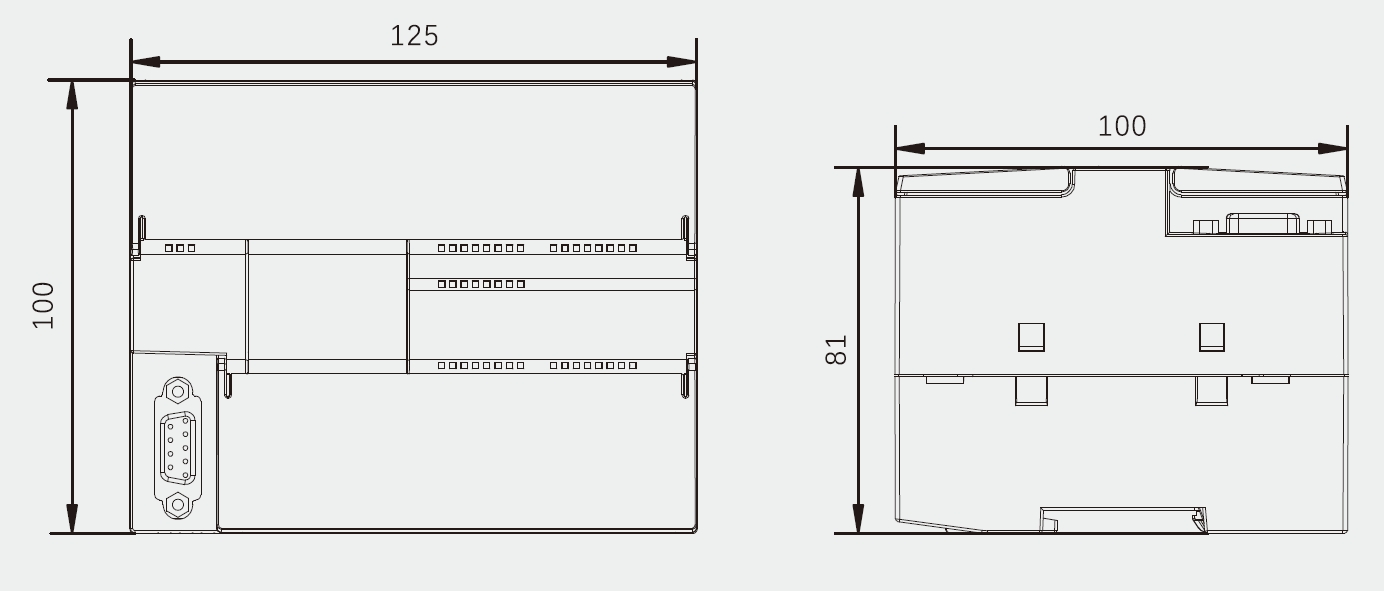

尺寸图

型号	CPU ST40
订货号	288-1ST40-0AA1
尺寸 W x H x D（mm）	125×100×81
电流供应（24 V DC）	最大 300 mA
数字输入电流消耗	所用的每点输入 4 mA
（24 V DC）	所用的每点输入 4 mA
CPU 特征
用户储存器	32 KB 程序存储器/20KB 数据存储器/12KB 保持性存储器
板载数字 I/O	24点输入/16 点输出
模块扩展	最多 16个扩展模块
信号板扩展	最多 1 个信号板
高速计数器	共 6 个
	单相：6路 200 KHz
	AB相位：4路100 KHz
通信
端口数	以太网：1个PG通信,OUC+PUT/GET+HMI共享6个
	串行端口：1（RS485）
	扩展端口：可选485 BD板
编程设备	串行端口：1 个连接，以太网口: 1 个连接
CPU（PUT/GET）	以太网：客户端、服务器连接总数16
电源输入
电压范围	20.4 ~ 28.8 V DC
电源输出
电压范围	20.4 ~ 28.8 V DC
额定输出电流（最大）	300 mA
数字输入
输入点数	24
类型	漏型/源型
额定电压	普通DI点：4 mA 时 24 V DC，额定值
额定电压	高速DI点：6.5 mA 时 24 V DC，额定值
允许的连续电压	最大 30 V DC
逻辑1信号（最小）	I0.0-I0.3：12.75mA时4VDC
	I0.6-I1.1：3.7mA时15VDC
	其他：2.5mA时15VDC
逻辑0信号（最大）	I0.0-I0.3：1mA时1VDC
逻辑0信号（最大）	其他输入：1mA时5VDC
滤波时间	每个通道可单独选择（点I0.0到I1.5）：
	0.2，0.4，0.8，1.6，3.2，6.4和12.8μs
	0.2，0.4，0.8，1.6，3.2，6.4和12.8ms
	每个通道可单独选择（I1.6及更大的点):0，6.4，12.8ms
数字输出
输出点数	16
类型	固态-MOSFET（源型）
电压范围	20.4 ~ 28.8 V DC
每点的额定电流（最大	0.5 A
